某某微电子装备有限公司 工厂数据连接方案
一、 背景介绍
某某电子装备有限公司由于公司业务需要，计划上线一套先进的设备管理系统，方案中将新工厂和老工厂的电力、温湿度、设备状态等实时数据进行采集、存储，并连接到领值（上海）信息技术有限公司所提供的EAMic设备管理平台做最终的数据展示。
二、 项目范围及基础数据要求
本次项目所涉及的范围主要包括某某路上的老厂区和某某路上的新厂区，具体数据点数和类型如下：
老厂区：
1、数据类型：
（1） 设备状态数据：包括开机状态、故障状态、运行时间、停机状态、设备运行参数（压力、露点、频率、负荷、温度）；
（2） 电力数据：包括智能点表的实时电流、电压、功率、电量；
（3） 环境数据：温度、湿度。
2、数据采集方法、点数及采集频率：
（1） 通过Intouch FSgateway OPC server：采集点数为约XXX点，采集频率为1s（视OPC server吞吐量而最终确定）；
（2） 通过霍尼韦尔DDC OPC server：采集点数为约XXX点，采集频率为1s（视OPC server吞吐量而最终确定）；
（3） 通过西门子S7 300及200 Smart PLC以太网接口：采集点数约为XXX点，采集频率1s；
新厂区：
1、数据类型：
（1） 设备状态数据：包括开机状态、故障状态、运行时间、停机状态、设备运行参数（压力、露点、频率、负荷、温度）；
（2） 电力数据：包括智能点表的实时电流、电压、功率、电量；
（3） 环境数据：温度、湿度。
2、数据采集方法、点数及采集频率：
（1） 通过Intouch FSgateway OPC server：采集点数为约XXX点，采集频率为1s（视OPC server吞吐量而最终确定）；
（2） 通过西门子S7 300及200 Smart PLC以太网接口：采集点数约为XXX点，采集频率1s；
物理位置及链路：
略~
三、 实施目标
本方案实施后实现如下目标：
总体目标：
（1） 实现新厂和老厂多个监控平台（电力、设备、DDC）共计约XXX点的实时数据连接、存储，由于数据来源都属于工厂控制系统，所以本次数据连接方案中将进行相应的工业信息安全防护；
（2） 实现实时数据与EAMic平台相互访问：
（3） 实现客户要求的数据展示要求，具体要求如下：
具体目标：
电力：电流、电压、功率、用电量
展现形式：略~
温度、湿度：车间的温度、湿度，按区域区分
展现形式：略~
设备状态：故障、停机、开机时间、设备参数
展现形式：略~
图表及数据分析计算
展现形式：略~

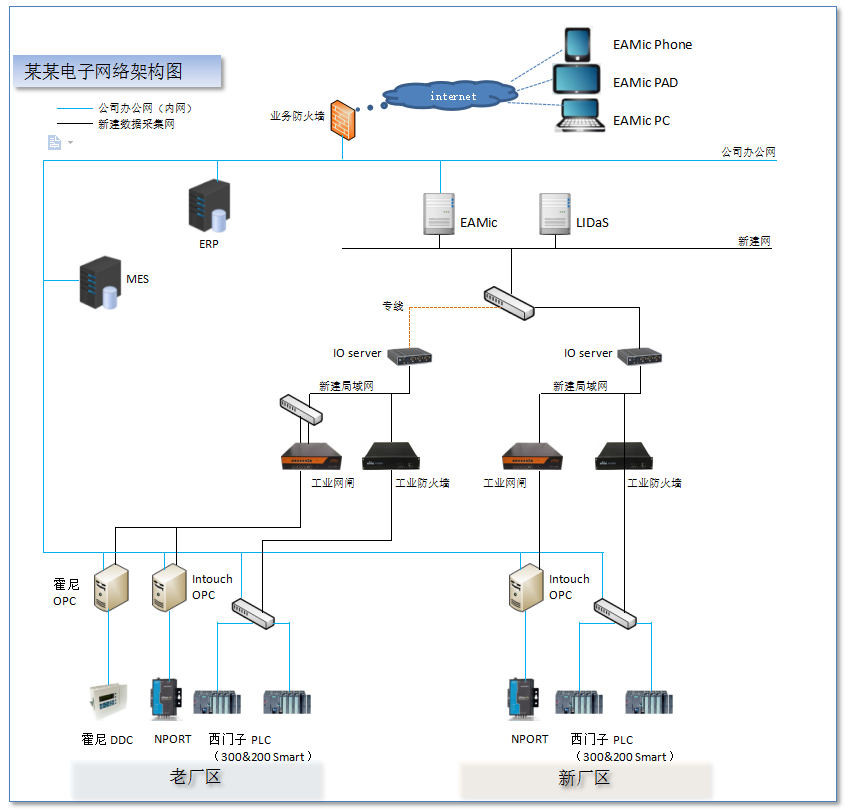

四、 网络结构图
